Çizim veya işleme için özel hassasiyetli büyük vakum çakları

Ürünler

Özel tıbbi çelik parçalar

Bizimle İletişim

Mr. HIE

admin@hiehardware.com

86-0769-87011382

Şimdi iletişime geçin

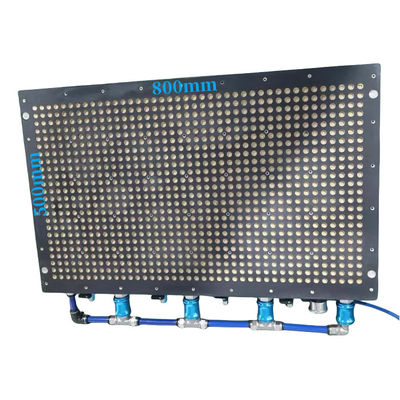

Çizim veya işleme için özel hassasiyetli büyük vakum çakları

Adedi:	1
fiyat:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
Ödeme yöntemi:	T/T, Western Union
Supply Capacity:	500pcs/day

Ayrıntılar Bilgi

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin

CHINA

Marka adı

Sertifika

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Vurgulamak:

Çizme Vakum Çakları

Özelleştirilmiş hassas vakum çakları

İşleme Vakum Çakları

Ürün Tanımı

Elektronik üretim ekipmanları için özel endüstriyel manyetik vakum çak

Dinamik ve zorlayıcı oyma ve işleme alanlarında, iş tutma sisteminin kalitesi, işlemin sonucunda belirleyici bir faktördür.Özel hassas büyük vakum çakları devrimci bir çözüm olarak ortaya çıktıBu çarklar, hassasiyeti, istikrarı ve verimliliği artıran eşsiz bir özellik kombinasyonu sunar.Onları modern gravür ve işleme işlemleri için gerekli bir araç haline getiren.- Hayır.

1Tasarım ve İnşaat- Hayır.

Temel Yapı- Hayır.

Özel bir hassas büyük vakum çakının tabanı genellikle alaşımlı çelik veya yüksek kaliteli alüminyum gibi yüksek dayanıklı malzemelerden yapılır.Alaşımlı çelik olağanüstü sertlik ve dayanıklılık sağlar, ağır işleme işlemleri sırasında üretilen önemli kuvvetlere dayanabilmesi için uygun hale getirir. Deformasyonlara direnme yeteneği, iş parçasının sıkıştırılması için kararlı bir platform sağlar,hem gravür hem de işleme için yüksek hassasiyet gereksinimlerini korumak için çok önemlidir.Öte yandan, yüksek kaliteli alüminyum, iyi ısı iletkenliği ile hafif bir alternatif sunar.Bu, çalışma sisteminin toplam ağırlığını azaltmanın önemli olduğu uygulamalarda yararlı olabilir., büyük iş parçalarını desteklemek için yeterli dayanıklılık sağlarken.- Hayır.

Temel hassas - yüksek derecede düzlük için işlenmiştir.Bu düz yüzey, çak yüzeyinde eşit vakum dağılımını mümkün kıldığı için vakum sisteminin düzgün çalışması için temelAlt yüzeydeki herhangi bir düzensizlik, eşit olmayan vakum basıncına yol açabilir, sonuç olarak iş parçasının tutarlı olmaması ve oyma veya işleme işleminde olası yanlışlıklar ortaya çıkabilir.Güçlendirme sıklıkla üssün kritik alanlarına eklenir., örneğin kenarları ve vakum kanallarının çevresindeki alanlar, yapısal bütünlüğünü ve yük taşıma kapasitesini daha da artırmak için.- Hayır.

Vakum odası ve kanal tasarımı- Hayır.

Altına büyük kapasiteli bir vakum odası yerleştirilmiş ve kanallar ağına bağlanmıştır.Vakum odası vakum kaynağı tarafından üretilen vakum basıncını depolamak ve dağıtmak için tasarlanmıştırKanallar, vakum basıncının çakın tüm yüzeyinde verimli ve tekdüze dağıtılmasını sağlamak için dikkatle tasarlanmıştır.- Hayır.

Kanalların düzenlenmesi, çakın boyutuna ve şekline, ayrıca oyma ve işleme uygulamalarında tipik iş parçasının boyutlarına ve şekillerine göre optimize edilir.Büyük formatlı bir gravür makinesinde genellikle dikdörtgen iş parçası kullanılır, kanallar dikdörtgen alan boyunca eşit vakum dağılımını sağlamak için bir ızgara benzeri bir desen halinde düzenlenebilir.Dairesel veya düzensiz şekilli iş parçalarının işlendiği bir işleme merkezinde, kanallar, farklı iş parçası geometrilerine uyum sağlamak için daha karmaşık bir desenle tasarlanabilir.- Hayır.

Sıkıştırma yüzeyi- Hayır.

Vakum çakın sıkıştırma yüzeyi, iş parçasının temas ettiği yerdir. Bu yüzey, vakum kanallarına bağlı bir dizi küçük delik veya port ile tasarlanmıştır.Delikler, etkili bir vakum aktarımı sağlamak için dikkatlice boyutlandırılmış ve aralıklandırılmıştırBazı durumlarda, sıkıştırma yüzeyi yumuşak bir kauçuk veya özel bir polimer gibi aşınmaz bir malzemeyle kaplanabilir.İş parçasının yüzeyini sıkıştırma sırasında çiziklerden ve hasarlardan korur, ve iş parçasının ve çak arasındaki mühürleme etkisini iyileştirir, vakum tutumunu artırır.- Hayır.

Düzensiz şekilli iş parçaları için, sıkıştırma yüzeyi özelleştirilebilir.Bu armatürler tipik olarak vakum sistemi ile uyumlu malzemelerden yapılır ve iş parçasının spesifik geometrisine uygun şekilde şekillendirilebilirÖrneğin, bir oyma işi üç boyutlu, düzensiz şekilli bir iş parçasıyla ilgiliyse, iş parçasını yerinde sağlam tutmak için özel olarak yapılmış bir armatür oluşturulabilir.Çizim aletinin doğru çalışmasını sağlamak.

Özellikler

Özellikleri	Manyetik çekim	Genişlik (mm)	Uzunluk (mm)	Yükseklik (mm)	Ağırlık (kg)
150*150	≥40KG	150	150	80	13.5
150*300	≥40KG	150	300	80	27
150*350	≥40KG	150	350	80	31.5
150*400	≥40KG	150	400	80	36
200*200	≥40KG	200	200	80	24
200*300	≥40KG	200	300	80	36
200*400	≥40KG	200	400	80	48
200*500	≥40KG	200	500	80	60
250*500	≥40KG	250	500	80	75
300*300	≥40KG	300	300	80	54
300*400	≥40KG	300	400	80	72
300*500	≥40KG	300	500	80	90
300*600	≥40KG	300	600	80	108
300*800	≥40KG	300	800	80	144
400*400	≥40KG	400	400	80	96
400*500	≥40KG	400	500	80	120
400*600	≥40KG	400	600	80	144
400*800	≥40KG	400	800	80	192
500*500	≥40KG	500	500	80	150
500*600	≥40KG	500	600	80	180
500*800	≥40KG	500	800	80	240
600*800	≥40KG	600	800	80	288
600*1000	≥40KG	600	1000	80	360

2Çalışma İlke- Hayır.

Vakum Üretimi ve Tutma Gücü- Hayır.

Vakum kaynağı etkinleştirildiğinde, hava vakum odasından hızlı bir şekilde çekilir ve kanallar aracılığıyla sıkıştırma yüzeyindeki portlara ulaşır.Bu iş parçası altında düşük basınç bir bölge oluştururBu basınç farkı, iş parçasına aşağıya doğru bir kuvvet uygulayarak onu sıkıca sıkıştırma yüzeyine basar.- Hayır.

Pascal veya Torr gibi birimlerde ölçülen vakum sertliği, basınç farkının büyüklüğünü ve dolayısıyla iş parçasında tutma kuvvetini belirler.Sıkıştırma yüzeyi ile temas halindeki iş parçasının yüzey alanı ne kadar büyükse, vakum basıncı o kadar yüksektir.Sıkıştırma yüzeyinde bulunan çok sayıda küçük delik veya port, vakum kuvvetinin etki ettiği yüzey alanını artırır ve böylece güçlü ve tekdüze bir tutma kuvveti elde edilir.Bu tutma gücü, oyma ve işleme işlemleri sırasında iş parçasının hareketsiz kalması için gereklidir., en ufak bir hareket bile nihai üründe hatalara yol açabilir.- Hayır.

Farklı iş parçası malzemelerine uyumluluk- Hayır.

Özel hassas büyük vakum çakları, çeşitli iş parçası malzemelerine çok uyumludur.Sıkıştırma yüzeyinde boşluk kuvvetinin eşit dağılımı, yüzeyin herhangi küçük düzensizliklerini telafi etmeye yardımcı olur.Bazı plastik veya ahşap türleri gibi gözenekli malzemelerle çalışırken, vakum gözeneklerden nüfuz edebilir ve iş parçası ile çak arasında daha samimi bir bağlantı oluşturabilir.- Hayır.

Örneğin, bir metal plaka ile ilgili bir oyma işleminde, vakum çubuğu plakanı sıkıca tutabilir ve oyma aracının kesin desenler oluşturmasına izin verir.Çukurlu bir ahşap iş parçası ile işleme işleminde, vakum ahşap gözeneklerine sızabilir, tutma gücünü arttırır ve iş parçasının işleme sırasında hareket etmesini engeller.- Hayır.

3. Çizimdeki avantajlar- Hayır.

Hassas Çizim- Hayır.

Çizimlerde, hassasiyet çok önemlidir. Özel hassasiyetli büyük vakum çarkları, istikrarlı ve güvenli bir iş tutma çözümü sunar.Çizim sürecinde iş parçasının herhangi bir hareketini veya titreşimini en aza indirmekSıkıştırma yüzeyinde tekdüze vakum dağılımı, oyma aracının yüksek hassasiyetle çalışmasını sağlar.- Hayır.

Örneğin, bir mücevher parçasına ince ayrıntılar kazıyarak veya bir tabelada karmaşık bir desen oluştururken,vakum çak tarafından sağlanan istikrarlı tutma, oyma makinesinin programlanmış işlemleri doğru bir şekilde gerçekleştirmesini sağlarİş parçasını yerinde sıkıca tutma yeteneği, yüksek kaliteli oymalara yol açan lekelenme veya yanlış hizalama riskini azaltır.- Hayır.

Büyük ve Düzensiz İş Parçaları- Hayır.

İnceleme genellikle büyük veya düzensiz şekilli iş parçalarıyla çalışmayı içerir.Büyük ahşap tahtalar veya metal levhalar gibi.Özel armatürler veya adaptörler ile sıkıştırma yüzeyinin özelleştirilmesi, düzensiz şekilli iş parçalarının güvenli bir şekilde tutulmasını sağlar.- Hayır.

Örneğin, bir sanatsal tesis için büyük, eğri bir metal parçasını oyurken, iş parçasını doğru konumda tutmak için vakum çakına özel olarak yapılmış bir armatür takılabilir.Farklı iş parçası boyutlarına ve şekillere uyum sağlama yeteneği, yapılabilecek oyma projelerinin kapsamını genişletir..- Hayır.

4. İşlemde Avantajlar- Hayır.

Yüksek hassasiyetli işleme- Hayır.

İşleme sırasında, sıkı toleranslara ulaşmak çok önemlidir. özel hassas büyük vakum çakları iş parçasının sıkıştırılması için istikrarlı bir platform sağlar.İşletim araçlarının yüksek hassasiyetle çalışmasını sağlamakGüçlü ve tekdüze tutma gücü, iş parçacığının işleme sırasında herhangi bir hareketini engeller, alet bükülme riskini azaltır ve işleme toleranslarının yerine getirilmesini sağlar.- Hayır.

Örneğin, karmaşık şekilleri freze ederken veya iş parçasında hassas delikler açarken,vakum çak tarafından sağlanan istikrarlı tutma, işleme merkezinin programlanmış işlemleri doğru bir şekilde gerçekleştirmesini sağlarBu hassasiyet havacılık, tıbbi cihaz üretimi ve elektronik gibi endüstrilerde gereklidir.İstenen özelliklerden en küçük sapmanın bile önemli sonuçlara yol açabileceği.- Hayır.

Büyük İş Parçalarının Etkili İşlenmesi- Hayır.

Büyük iş parçalarının işlenmesi, boyutları ve ağırlıkları nedeniyle zor olabilir.Büyük kapasiteli vakum odası ve verimli vakum kanalı tasarımı, işleme sırasında büyük iş parçasını sabit tutmak için yeterli tutma gücü üretebilir.- Hayır.

Bu, otomotiv endüstrisinde büyük motor parçaları veya havacılık endüstrisinde büyük yapısal bileşenler gibi büyük bileşenlerin verimli işlenmesini sağlar.Büyük iş parçalarını güvenli bir şekilde tutma yeteneği, daha agresif işleme stratejilerinin kullanılmasını da sağlar, örneğin iş parçasının kayması riski olmadan yüksek besleme ve yüksek kesim derinliği işlemleri.- Hayır.

5. Kişiselleştirme Seçenekleri- Hayır.

Vakum Basıncı Düzenleme- Hayır.

Özel hassas büyük vakum çarklarının vakum basıncı, farklı iş parçasının ve işleme veya oyma işlemlerinin özel gereksinimlerini karşılamak için ayarlanabilir.Hassas iş parçaları veya kolayca hasar gören malzemeler için, daha düşük bir vakum basıncı uygulanabilir. sert malzemelerin ağır işleme için, daha yüksek bir vakum basıncı ayarlanabilir.- Hayır.

Vakum basıncının ayarlanması bir basınç düzenleyicisi kullanarak manuel olarak yapılabilir veya makinenin kontrol sistemi aracılığıyla otomatik olarak yapılabilir.sensörler vakum basıncını izlemek ve makine veya gravür süreci temelinde gerçek zamanlı olarak ayarlamak için kullanılabilir.- Hayır.

Bağlantı ve adaptör tasarımı- Hayır.

Vakum çakları ile kullanılan armatürler ve adaptörler, iş parçasının geometrisine göre özelleştirilebilir.veya yüzey özellikleriBu armatürler, işleme veya oyma sürecinin gereksinimlerine bağlı olarak alüminyum, çelik veya plastik gibi farklı malzemelerden yapılabilir.- Hayır.

Örneğin, bir sabitleme cihazı, belirli düzensiz şekilli bir iş parçasına uymak için çukurlar veya çıkıntılar ile tasarlanabilir.Aygıt, hızlı serbest bırakma mekanizmaları kullanılarak vakum çakın sıkıştırma yüzeyine bağlanabilir., kolay montaj ve çıkarılmasını sağlar. Bu armatürlerin ve adaptörlerin özelleştirilmesi, vakum çaklarının çok yönlülüğünü artırır ve çok çeşitli iş parçası türlerini işleme getirmelerini sağlar.- Hayır.

6Kurulum ve Bakım- Hayır.

Kurulum Süreci- Hayır.

Bir gravür veya işleme makinesine özel bir hassasiyetli büyük vakum çubuğu yerleştirmek birkaç aşamayı içerir.Bu, istikrarı sağlamak için uygun montaj destekleri ve bağlayıcıların kullanılmasını gerektirebilir.Vakum pompası gibi vakum kaynağı, daha sonra çakın vakum portlarına bağlanır ve bağlantılar sızıntılar için kontrol edilir.- Hayır.

Fiziksel kurulum tamamlandıktan sonra, vakum basıncını ayarlamayı içerebilir.Çakın mühürleme performansını test etmekBazı durumlarda, makinenin kontrol sisteminin vakum çak ile birlikte çalışması için yapılandırılması gerekebilir.- Hayır.

Bakım Gereksinimleri- Hayır.

Özel hassas büyük vakum çaklarının bakımı nispeten basittir.Vakum akışını engelleyebilecek herhangi bir enkaz veya parçacığı kaldırmak için vakum kanalları ve portları periyodik olarak temizlenmelidirVakum pompası ve ilgili bileşenler, düzenli yağ değişimleri, filtre değiştirmeleri ve performans kontrolleri de dahil olmak üzere üreticinin talimatlarına göre bakım yapılmalıdır.- Hayır.

Vakum sistemindeki mühürler ve dikişler düzenli olarak kontrol edilmeli ve herhangi bir sızıntı belirtisi varsa değiştirilmelidir.özel hassasiyetli büyük vakum çakları uzun bir süre boyunca performanslarını ve güvenilirliklerini koruyabilir.- Hayır.

7Sonuç.- Hayır.

Özel hassasiyetli büyük vakum çakları, oyma ve işleme için gerekli bir iş tutma çözümüdür.ve sayısız avantajları, onları farklı endüstrilerde çok çeşitli uygulamalar için uygun kılar.Yüksek teknoloji üretiminde hassasiyet elde etmek ya da sanat ve işaret endüstrilerinde karmaşık tasarımlar yaratmak olsun, bu çaklar güvenilir ve verimli bir çözüm sunar.Eğer gravür veya işleme işlemleri ile uğraşıyorsanız ve iş tutma sisteminizin performansını artırmak istiyorsanız, özel bir hassas büyük vakum çak yatırım düşünün.Uzman ekibimize ulaşın ve bu yenilikçi çak'ın özel ihtiyaçlarınızı karşılamak için nasıl özelleştirilebileceğini ve gravür ve işleme yeteneklerinizi bir sonraki seviyeye taşıyabileceğini keşfedin..
