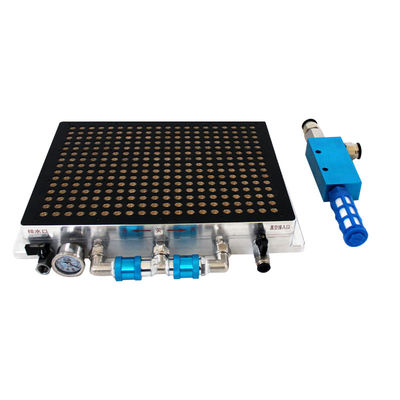

CNC İşleme Merkezleri ve CNC freze makineleri için vakum masaları kalıcı çaklar

Adedi:	1
fiyat:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
Ödeme yöntemi:	T/T, Western Union
Supply Capacity:	500pcs/day

Ayrıntılar Bilgi

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin

CHINA

Marka adı

Sertifika

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Vurgulamak:

CNC freze makineleri Vakum masaları Çaklar

CNC İşleme Merkezleri Vakum Tabloları Çaklar

Permanent Chucks with Vacuum Tables (Vacuum Tables ile kalıcı çaklar)

Ürün Tanımı

CNC İşleme Merkezleri ve CNC freze makineleri için kalıcı çaklı vakum masaları

Dinamik ve son derece rekabetçi CNC işleme dünyasında, iş tutma sistemleri üretim sürecinin kalitesini, hassasiyetini ve verimliliğini belirlemede önemli bir rol oynar.Kalıcı çaklarla donatılmış vakum masaları devrimci bir çözüm olarak ortaya çıktı, özellikle CNC işleme merkezlerinin ve CNC freze makinelerinin ihtiyaçlarını karşılıyor.Bu gelişmiş iş tutma cihazları, bu makinelerin performansını artıran ve karmaşık ve yüksek hassasiyetli işleme için yeni olanaklar açan eşsiz bir özellik kombinasyonu sunar.

1- Kalıcı çaklı vakum masalarının tasarımı ve yapımı- Hayır.

Temel Yapı.

Kalıcı çaklı bir vakum masasının tabanı tipik olarak alaşımlı çelik veya alüminyum gibi yüksek dayanıklı malzemelerden yapılır.ağır işleme uygulamaları için uygun hale getirirAlüminyum ise, çok fazla dayanıklılığı feda etmeden hafif bir alternatif sunar.İş tutma sisteminin ağırlığının genel performansı etkilediği makineler için yararlı olabilirYüksek hızlı CNC freze makineleri gibi.

Baza düz ve pürüzsüz bir yüzeye sahip olarak tasarlanmıştır, bu da vakum dağılımının eşit olmasını ve iş parçasının güvenli bir şekilde tutulmasını sağlamak için çok önemlidir.Yüksek derecede düzlük elde etmek için hassas işleme teknikleri kullanılırBu düz yüzey ayrıca kalıcı çak ve vakum sisteminin entegrasyonu için bir temel olarak hizmet eder.

Kalıcı Chuck Entegre

Vakum masasının tabanına güçlü kalıcı mıknatıslar yerleştirilmiştir.Kalıcı mıknatıslar, masanın yüzeyinde tekdüze bir manyetik alan oluşturmak için stratejik bir şekilde düzenlenmiştir.Bu manyetik alan, ferromanyetik iş parçalarını çekmek için tasarlanmıştır ve başlangıç ve güvenli bir tutma sağlar.

Manyetik alanın gücü ve dağılımı, işleme işlemlerinin özel gereksinimlerine göre özelleştirilebilir.Küçük ve hassas iş parçalarının tutulması gereken uygulamalarda, manyetik alan hafif ama güvenli bir tutma sağlamak için ayarlanabilir. Buna karşılık, daha büyük ve daha ağır iş parçaları için, sağlam bir tutma sağlamak için daha güçlü bir manyetik alan yapılandırılabilir.

Vakum Sistemi Tasarımı

Vakum sistemi, vakum masasının ayrılmaz bir parçasıdır. Vakum kuvvetini iş parçasına eşit şekilde dağıtmak için kanal ve portlar ağı masanın tabanına entegre edilmiştir.Bu kanallar bir vakum kaynağına bağlı., tipik olarak yüksek performanslı bir vakum pompasıdır. Vakum kapıları, vakum basıncının iş parçasının yüzeyinde eşit şekilde uygulandığını sağlamak için dikkatlice tasarlanmış ve yerleştirilmiştir.

Masa yüzeyinde, vakum kanallarına bağlı küçük delikler veya oluklar olabilir. Vakum pompası etkinleştirildiğinde, hava bu deliklerden çekilir.İş parçasının üst ve alt kısmı arasında basınç farkı yaratmakBu basınç farkı, iş parçasına aşağıya doğru bir kuvvet uygulayarak onu masa yüzeyine sıkıca bastırır.Kalıcı çak ve vakum kuvveti manyetik kuvvet kombinasyonu güçlü ve güvenilir bir iş tutma çözümü sağlar.

Özellikler

Özellikleri	Manyetik çekim	Genişlik (mm)	Uzunluk (mm)	Yükseklik (mm)	Ağırlık (kg)
150*150	≥40KG	150	150	80	13.5
150*300	≥40KG	150	300	80	27
150*350	≥40KG	150	350	80	31.5
150*400	≥40KG	150	400	80	36
200*200	≥40KG	200	200	80	24
200*300	≥40KG	200	300	80	36
200*400	≥40KG	200	400	80	48
200*500	≥40KG	200	500	80	60
250*500	≥40KG	250	500	80	75
300*300	≥40KG	300	300	80	54
300*400	≥40KG	300	400	80	72
300*500	≥40KG	300	500	80	90
300*600	≥40KG	300	600	80	108
300*800	≥40KG	300	800	80	144
400*400	≥40KG	400	400	80	96
400*500	≥40KG	400	500	80	120
400*600	≥40KG	400	600	80	144
400*800	≥40KG	400	800	80	192
500*500	≥40KG	500	500	80	150
500*600	≥40KG	500	600	80	180
500*800	≥40KG	500	800	80	240
600*800	≥40KG	600	800	80	288
600*1000	≥40KG	600	1000	80	360

2Çalışma İlke- Hayır.

Manyetik Çekim.

Ferromanyetik bir iş parçası vakum masasına kalıcı bir çak ile yerleştirildiğinde, kalıcı mıknatıslar hemen manyetik bir kuvvet oluşturur.Bu manyetik kuvvet iş parçasını masaya doğru çekerManyetik çekim, iş parçasının masada hızlı bir şekilde doğru bir şekilde konumlandırılmasına yardımcı olur.Aynı zamanda iş parçasının masa yüzeyi ile yakın temas halinde kalmasını sağlar, vakum sisteminin etkili çalışması için gereklidir.

Vakum - Desteklenen Tutma

İş parçasını yerleştirdikten ve manyetik kuvvet tarafından tuttuktan sonra vakum sistemi etkinleştirilir.Vakum pompası, masa yüzeyindeki deliklerden havanın dışarı çekilmesiyle iş parçasının altında düşük basınçlı bir alan yaratırİş parçasının üstündeki atmosferik basınç daha sonra onu masaya sıkıca bastırır.Manyetik kuvvetin birleşik etkisi ve vakum oluşturan basınç farkı çok güçlü bir tutma kuvveti ile sonuçlanır.

Manyetik kuvvet, vakum kuvvetine tamamlayıcı bir kuvvet olarak hareket eder.Vacuum basıncının biraz eşitsiz olabileceği durumlarda bileBu çift eylem mekanizması, iş parçasına önemli kuvvetlerin uygulandığı yüksek hızlı işleme işlemleri sırasında bile iş parçasının güvenli bir şekilde tutulmasını sağlar.

3. CNC İşleme Merkezlerinde Avantajlar- Hayır.

Kesinlik İşleme

CNC işleme merkezlerinde, hassasiyet çok önemlidir.İş parçasının işleme sırasında herhangi bir hareketini veya titreşimini en aza indirmekMıknatıs ve vakum kuvvetlerinin iş parçası yüzeyinde eşit dağılımı, iş aletlerinin yüksek hassasiyetle çalışmasını sağlar.

Örneğin, karmaşık şekilleri freze ederken veya iş parçasında hassas delikler açarken,vakum masası ve kalıcı çak tarafından sağlanan istikrarlı tutma, CNC işleme merkezinin programlanmış işlemleri doğru bir şekilde gerçekleştirmesini sağlarBu hassasiyet havacılık, tıbbi cihaz üretimi ve elektronik gibi endüstrilerde çok önemlidir.İstenen özelliklerden en küçük sapmanın bile önemli sonuçlara yol açabileceği.

Yüksek Hızlı İşlem

CNC işleme merkezleri, malzemeyi verimli bir şekilde çıkarmak için genellikle yüksek hızlı işleme için kullanılır.Kalıcı çakları olan vakum masaları bu işlemlerle ilişkili yüksek hızlı dönüş ve dinamik kuvvetlere dayanabilir.İş parçasına güçlü ve sağlam bir şekilde tutunması, yüksek iğne hızlarında bile yerinde kalmasını sağlar.

Bu, yüksek besleme ve yüksek kesim derinliği işlemleri gibi, iş parçasının kayması riski olmadan agresif işleme stratejilerini mümkün kılar.Motor bileşenlerinin yüksek hızda işlenmesi, vakum masası ve kalıcı çak tarafından sağlanan güvenilir çalışma tutması ile mümkündür., bu da üretkenliğin artmasına ve üretim sürelerinin azalmasına neden olur.

İş parçasının malzemelerinde çok yönlülük

Bu vakum masaları iş parçası malzemeleri konusunda çok yönlüdür. Çeşitli çelik, demir ve bazı nikel tabanlı alaşımlar gibi ferromanyetik malzemeleri güvenli bir şekilde tutabilirler.Ek olarak, uygun armatürler veya adaptörler kullanarak ferromanyetik olmayan malzemeleri tutmak için de kullanılabilir.Manyetik kuvvet, bazı modellerde, iş parçasındaki farklı manyetik duyarlılık seviyelerine uyum sağlamak için ayarlanabilir..

Bu çok yönlülük, vakum masalarını çok çeşitli endüstriler ve uygulamalar için uygun kılar.İster üretim endüstrisinde metal parçaların işlenmesi, ister havacılık endüstrisinde bileşik malzemelerle çalışmak olsun., kalıcı bir çaklı vakum masası güvenilir bir iş tutma çözümü sağlayabilir.

4. CNC freze makinelerindeki avantajlar- Hayır.

Fırlatma İşlemleri için Güvenli İş Alanı

CNC freze makineleri, yüz freze, uç freze ve kontur freze dahil olmak üzere çeşitli freze işlemleri için kullanılır.Kalıcı çaklı vakum masaları iş parçasını güvenli bir şekilde tutuyor, bu işlemler sırasında hareketsiz kalmasını sağlar. Magnetik ve vakum kuvvetlerinin birleştirilmesi, iş parçasının herhangi bir hareketini engeller ve freze makinesinin kesinçleri doğru yapmasını sağlar.

Örneğin, bir iş parçasında karmaşık bir kontur freze ederken, vakum masası ve kalıcı çak tarafından sağlanan istikrarlı tutum, freze kesicisinin programlanmış yolu tam olarak takip etmesini sağlar.Bu, sıkı toleranslara sahip yüksek kaliteli bir öğütme yüzeyi ile sonuçlanır.

Hızlı Ayarlama ve Değiştirme

Bir üretim ortamında, zaman çok önemlidir. Kalıcı çaklı vakum masaları, farklı iş parçaları arasında hızlı bir şekilde kurulmasını ve değişmesini sağlar.Operatörler iş parçasını masanın üzerine yerleştirebilir, ve manyetik kuvvet hemen kaba bir tutma sağlar. Vakum sistemi daha sonra iş parçasını sağlam bir şekilde bağlamak için etkinleştirilebilir. İş parçasını değiştirirken, süreç eşit derecede hızlıdır.Vakum serbest bırakılıyor., ve manyetik kuvvet iş parçasını çıkarmak için kolayca aşılabilir.

Bu hızlı kurulum ve değişim yeteneği, genel üretim döngüsü süresini azaltır ve üretkenliği arttırır.Farklı iş parçaları arasında hızlıca geçiş yapabilmek özellikle değerlidir., daha hızlı dönüş sürelerini ve müşteri memnuniyetini arttırmayı sağlar.

5- Özellik ve Entegrasyon- Hayır.

Kişiselleştirme Seçenekleri

Kalıcı çaklı vakum masaları, farklı işleme uygulamalarının özel ihtiyaçlarını karşılamak için özelleştirilebilir.Masa boyutu ve şekli CNC işleme merkezi veya freze makinesi ve işlenen iş parçalarının boyutlarına uymak için uyarlanabilirManyetik alanın gücü ve dağılımı, farklı iş parçası malzemeleri ve şekilleri için tutma kuvvetini optimize etmek için de ayarlanabilir.

Örneğin, büyük sayıda küçük, düzensiz şekilli iş parçasının işlenmesi gereken bir işleme işleminde,manyetik alan, iş parçasının masa ile en fazla temas ettiği alanlarda güçlü bir tutma sağlayacak şekilde yapılandırılabilirEk olarak, vakum sistemi, işleme sürecinin gereksinimlerine bağlı olarak, farklı vakum basınç düzeylerine sahip olmak üzere özelleştirilebilir.

CNC makineleri ile entegrasyon

Kalıcı çaklı vakum masaları, CNC işleme merkezleri ve freze makineleri ile kolayca entegre edilebilir şekilde tasarlanmıştır.Entegrasyon süreci tipik olarak vakum kaynağını masaya bağlamayı ve CNC makinesinin kontrol sistemini iş tutma cihazı ile birlikte çalışması için kalibre etmeyi içerirBazı durumlarda, CNC makinesi, işleme sırasına göre vakum ve manyetik sistemleri otomatik olarak etkinleştirmek ve devre dışı bırakmak üzere programlanabilir.

Vakum tablosunun ve sürekli çakın CNC makineleriyle sorunsuz bir şekilde entegrasyonu, işleme süreci üzerinde hassas bir kontrol sağlıyor.Makinenin kontrol sistemi iş tutma koşullarını hesaplayabilirBu entegrasyon ayrıca işleme sürecinin otomatikleştirilmesine olanak tanır.Verimliliği daha da artırmak ve insan hatası riskini azaltmak.

6- Kurulum ve Bakım

Kurulum süreci

Bir CNC işleme merkezinde veya freze makinesinde kalıcı çaklı bir vakum masası yerleştirmek birkaç aşamayı içerir.Bu, istikrarı sağlamak için uygun montaj destekleri ve bağlayıcıların kullanılmasını gerektirebilir.Vacuum pompası gibi bir vakum kaynağı, daha sonra masanın vakum portlarına bağlanır ve bağlantılar sızıntılar için kontrol edilir.

Fiziksel kurulum tamamlandıktan sonra, manyetik ve vakum sistemlerinin düzgün çalışmasını sağlamak için kalibre edilmesi gerekir.Vakum basıncını test etmek, ve entegre sensörlerin veya kontrollerin performansını doğrulamak.CNC makinesinin kontrol sisteminin iş tutma cihazını tanımak ve iletişim kurmak için yapılandırılması gerekebilir..

Bakım gereksinimleri

Kalıcı çaklı vakum masalarının bakımı nispeten kolaydır.Manyetik bileşenlerin manyetikleşme belirtileri için kontrol edilmelidir., ve vakum sistemi sızıntılar için kontrol edilmelidir.

Vakum pompası ve ilgili bileşenler, düzenli yağ değişimi, filtre değiştirme ve performans kontrolleri de dahil olmak üzere üreticinin talimatlarına göre bakım yapılmalıdır.Vakum sistemindeki mühürler ve dikişler düzenli olarak kontrol edilmeli ve herhangi bir sızıntı belirtisi varsa değiştirilmelidir.Bu bakım prosedürlerini takip ederek, kalıcı bir çaklı vakum masası, performansını ve güvenilirliğini uzun süre koruyabilir.

7Sonuç

Kalıcı çaklı vakum masaları, CNC işleme merkezleri ve CNC freze makineleri için gerekli bir iş tutma çözümüdür.özelleştirme seçenekleri ve entegrasyon kolaylığı ile birlikte, onları farklı endüstrilerde çok çeşitli uygulamalar için uygun kılar.Yüksek teknoloji üretiminde hassasiyet elde etmek ya da kitlesel üretim ortamlarında üretkenliği artırmak olsun, bu iş tutma cihazları güvenilir ve verimli bir çözüm sunar.kalıcı bir çaklı bir vakum masasına yatırım yapmayı düşün. Bu yenilikçi iş tutma çözümünün özel ihtiyaçlarınızı karşılamak ve CNC işleme yeteneklerinizi bir sonraki seviyeye çıkarmak için nasıl uyarlanabileceğini keşfetmek için uzman ekibimizle iletişime geçin.
